WSPR маяк на Arduino

Сообщение ra9yer » 10 май 2016, 22:51

Еще одна конструкция на Arduino. WSPR маяк. В качестве синтезатора используется si5351 - брал готовую платку на qrp-labs.com

Исходники на github https://github.com/alexander-sholohov/si5351-beacon

Поддерживаемые режимы:
- WSPR2
- WSPR15
- JT65
- JT9
- JT4
- ISCAT


Ключевые возможности:
- Встроенный алгоритм кодирования WSPR, ISCAT.
- Простое конфигурирование путем изменения параметров в коде.
- Удобный Online конфигуратор частоты и режимов (ссылка).
- Управление моментом начала передачи осуществляется с помощью Ds3231 - точные часы реального времени с температурной компенсацией.
- Возможность управлять маяком из терминала.
- Автоматический переход по запрограммированным диапазонам с выбором соответствующего диапазонного фильтра.
- Скетч совместим по выводам с платами от qrp-labs.com (Arduino shield, relay-switch board)

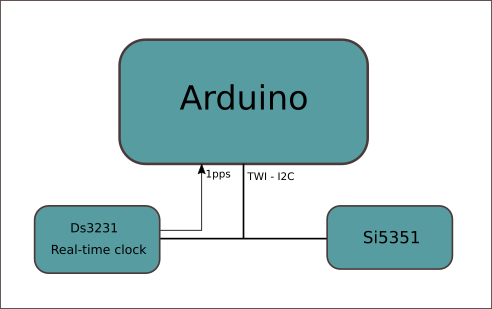

Упрощенная блок-схема

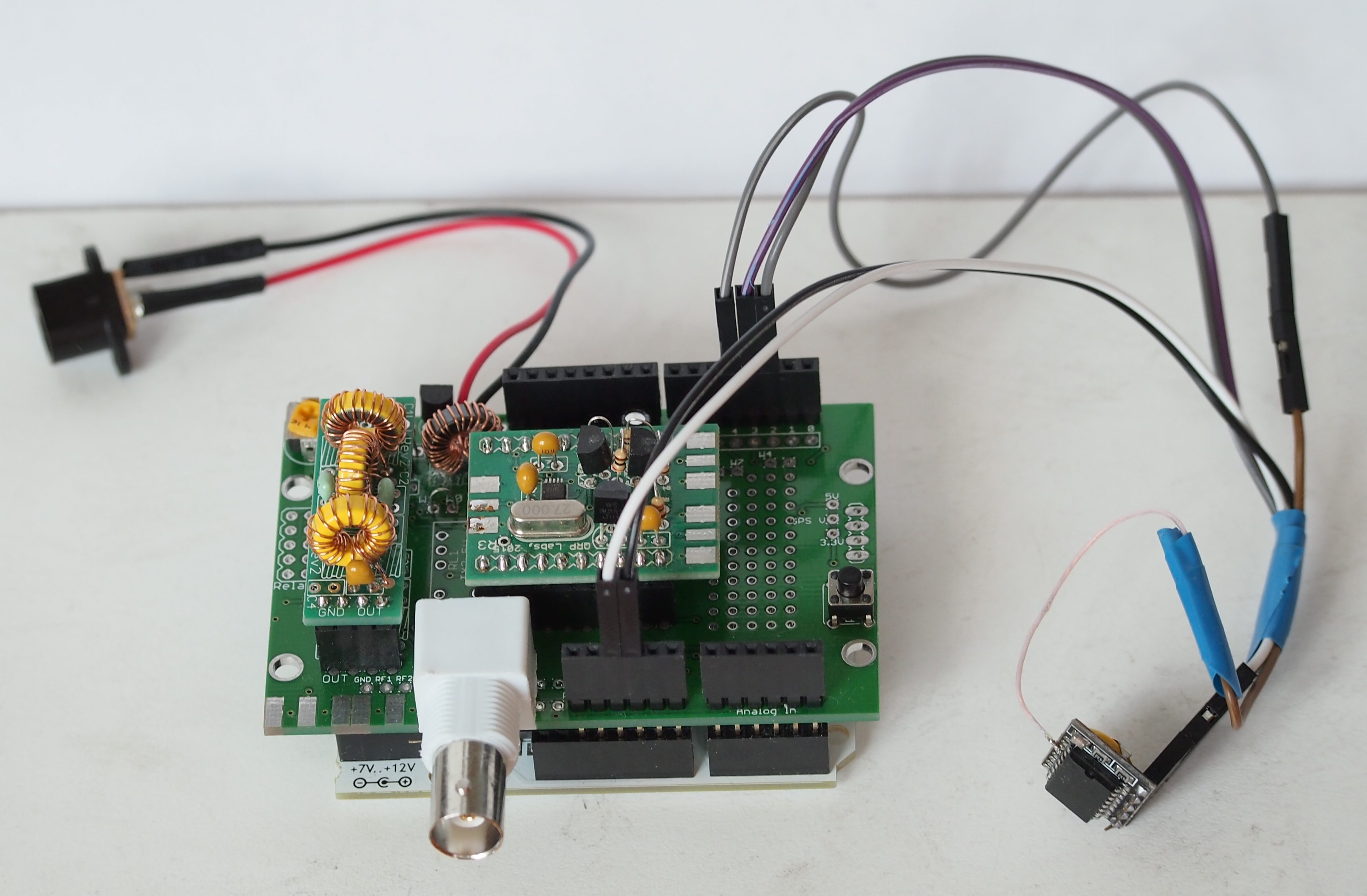

Arduino + Arduino shield (qrp-labs) + si5351 + НЧ Фильтр

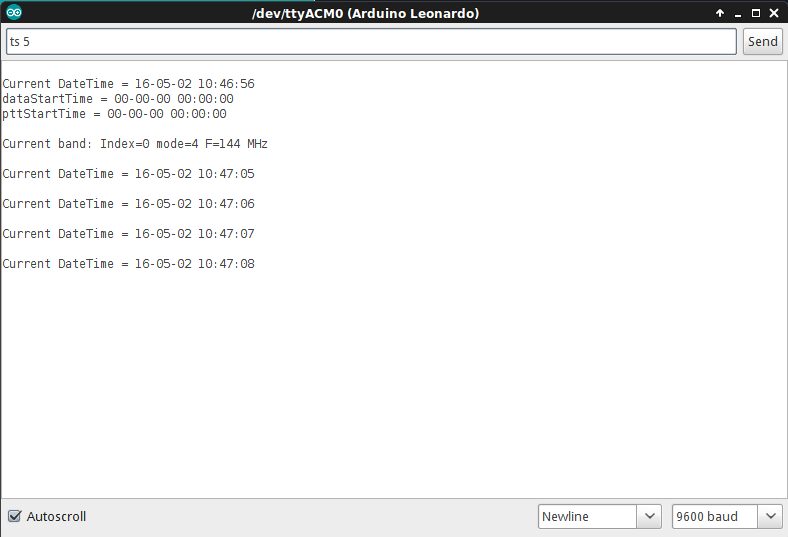

Пример окна терминала с командами.

Первые споты

Еще споты


Подключаем к антенне, включаем, и через 5 минут уже первые споты! Япония и Новая Зеландия. И это всего на 0.25Вт. Впечатляет!

Передача велась на 30м - 10.140200MHz . Антенна - Delta loop 80м.


Ссылки:
Синтезатор на si5351
Arduino shield
Конфигуратор
Исходники проекта
WSPR Network
--
Александр, RA9YER

#1
Аватара пользователя

RA9YRU
Пользователь
Сообщения: 109
Зарегистрирован: 16 мар 2015, 12:43
Город: Barnaul
Локатор: NO13vi
Благодарил (а): 3 раза
Поблагодарили: 6 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение RA9YRU » 12 май 2016, 14:36

кхм... какая классная задумка...
а остались модули? или один заказывали?
есть ардуинка и часы, осталось lpf и si достать...
С уважением, Константин RA9YRU

https://www.youtube.com/channel/UCZR_mkNG2AAJ8wuyFtcMWTw

#2

Автор темы
ra9yer
Пользователь
Сообщения: 38
Зарегистрирован: 22 ноя 2015, 14:40
Город: Barnaul
Callsing: ra9yer
Локатор: NO13ui
Благодарил (а): 1 раз
Поблагодарили: 5 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение ra9yer » 12 май 2016, 22:25

У меня есть еще один модуль на si5351, но я не отдам :)
Можно заказать в qrp-labs, приходит достаточно быстро.
Еще silabs рассылает халявные Si5351A-B-GM по две штуки в одни руки http://www.silabs.com/products/timing/c ... i535x.aspx Сам я не заказывал. Да и микросхема настолько мелкая, что я с трудом представляю как её припаивать.
--
Александр, RA9YER

#3
Аватара пользователя

RA9YRU
Пользователь
Сообщения: 109
Зарегистрирован: 16 мар 2015, 12:43
Город: Barnaul
Локатор: NO13vi
Благодарил (а): 3 раза
Поблагодарили: 6 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение RA9YRU » 13 май 2016, 10:41

Александр, сейчас из маяков WSPR или CW - в работе остались? (подключены? или все потушены)
С уважением, Константин RA9YRU

https://www.youtube.com/channel/UCZR_mkNG2AAJ8wuyFtcMWTw

#4

Автор темы
ra9yer
Пользователь
Сообщения: 38
Зарегистрирован: 22 ноя 2015, 14:40
Город: Barnaul
Callsing: ra9yer
Локатор: NO13ui
Благодарил (а): 1 раз
Поблагодарили: 5 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение ra9yer » 13 май 2016, 13:12

WSPR на 30м сейчас работает у Алексея RZ9YQ. CW выключен. У меня ардуино одна.
--
Александр, RA9YER

#5
Аватара пользователя

RA9YRU
Пользователь
Сообщения: 109
Зарегистрирован: 16 мар 2015, 12:43
Город: Barnaul
Локатор: NO13vi
Благодарил (а): 3 раза
Поблагодарили: 6 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение RA9YRU » 13 май 2016, 15:27

ra9yer писал(а):У меня есть еще один модуль на si5351, но я не отдам :)

а продать? )
С уважением, Константин RA9YRU

https://www.youtube.com/channel/UCZR_mkNG2AAJ8wuyFtcMWTw

#6
Аватара пользователя

RA9YRU
Пользователь
Сообщения: 109
Зарегистрирован: 16 мар 2015, 12:43
Город: Barnaul
Локатор: NO13vi
Благодарил (а): 3 раза
Поблагодарили: 6 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение RA9YRU » 13 май 2016, 16:46



to RZ9YQ - Алексей, можешь сделать инструкцию со скриншотами - как послушать wspr -маяк через sdr на ПК?
С уважением, Константин RA9YRU

https://www.youtube.com/channel/UCZR_mkNG2AAJ8wuyFtcMWTw

#7
Аватара пользователя

rz9yq
Пользователь
Сообщения: 238
Зарегистрирован: 15 мар 2015, 22:28
Благодарил (а): 6 раз
Поблагодарили: 40 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение rz9yq » 13 май 2016, 22:02

RA9YRU писал(а):to RZ9YQ - Алексей, можешь сделать инструкцию со скриншотами - как послушать wspr -маяк через sdr на ПК?

Могу
http://22dx.ru/websdr-i-tsifrovy-e-vidy-svyazi/
WebSDR и цифровые виды связи
С уважением, Алексей!

#8
Аватара пользователя

rz9yq
Пользователь
Сообщения: 238
Зарегистрирован: 15 мар 2015, 22:28
Благодарил (а): 6 раз
Поблагодарили: 40 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение rz9yq » 13 май 2016, 22:16

Прикольно. Всего 200 мВт, а легко ставятся эксперименты :)
За несколько дней на веревку запросто были JA и ZL, а с Европы всего один наблюдатель.
Вчера тестовый маяк переключен на ГП и вот уже активная Европа и Австралия, которой не было.

С уважением, Алексей!

#9
Аватара пользователя

rz9yq
Пользователь
Сообщения: 238
Зарегистрирован: 15 мар 2015, 22:28
Благодарил (а): 6 раз
Поблагодарили: 40 раз
Status: Не в сети

Re: WSPR маяк на Arduino

Сообщение rz9yq » 13 май 2016, 23:03

И вот, что мне нравится :)

Беру эту штуку:

подключаю антенну, включаю питание, и.....
И все :shock:
Ни каких заморочек с компьютером, трансивером, синхронизацией времени (по крайней мере пока)!
Все работает :o
С уважением, Алексей!
